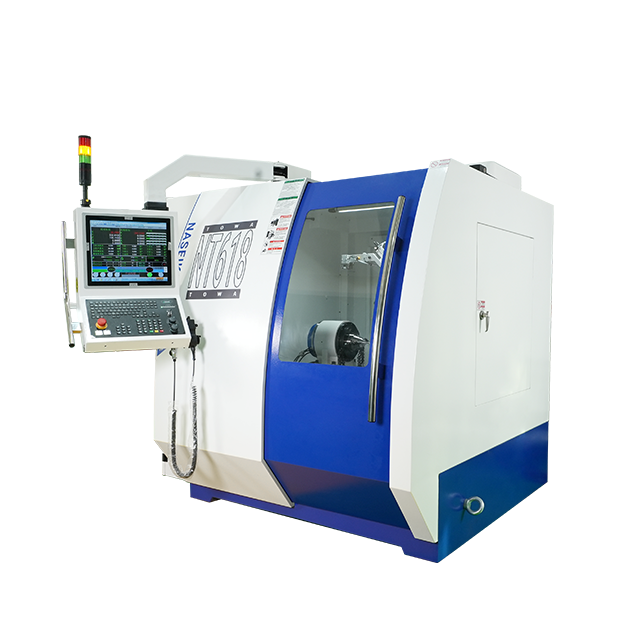

Szlifierka narzędziowa CNC NT618

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

▶ Zintegrowane łoże z odlewu mineralnego, japońska śrubowa szyna prowadząca i wał obrotowy AB z silnikiem z napędem bezpośrednim DD.

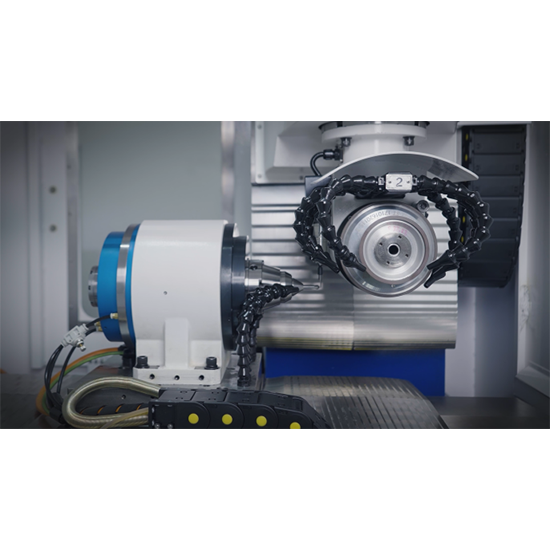

▶ Silnik wrzeciona o stałym momencie obrotowym z magnesami trwałymi, podwójna konstrukcja głowicy szlifierskiej i obrót osi B o 360 stopni dla niestandardowej procesji narzędzi skrawających.

▶ Zaprojektowane na podstawie koncepcji niemieckich 5-osiowych szlifierek CNC.

▶ Zaprojektowane poprzez połączenie praktycznego doświadczenia i wskazówek.

▶ System CNC - SYNTEC nowej generacji, Tajwan

▶ Centralna stacja automatycznego smarowania – Shengxiang

▶ Utwór – THK, Japonia

▶ Układ pneumatyczny (zawór elektromagnetyczny, reduktor ciśnienia, filtr powietrza itp.) - CHELIC, Tajwan

▶ Głowica detekcyjna – Renishaw, Wielka Brytania

▶ Wrzeciono – Tajwan

▶ Akcesoria obwodów - Schneider, Francja/Omron, Japonia

▶ Płyta rozdzielająca – Shengchang, Tajwan

Poprzedni:

Dalej:

NT618 Szlifierka narzędziowa szlifowanie CNC szlifowanie narzędzi węglikowych

Wszystko
Nazwa produktu
Słowa kluczowe
Model produktu
Podsumowanie produktu
Opis produktu
Wyszukiwanie pełnotekstowe

Kategoria Produktu

Aktualności

Produkty powiązane

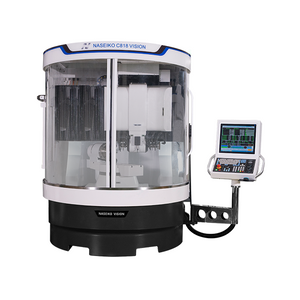

Szlifierka narzędziowa CNC C818

PROJEKT	UNIT	NT618
Japoński napęd serwomotoru (wartość bezwzględna) skok (oś X/Y/Z)	mm	500 / 470 / 250
Rozdzielczość systemu CNC (oś X/Y/Z)	mm	0.0001
Minimalna rozdzielczość dla programowanie posuwu kołem ręcznym (X/Y/Z oś)	mm	0.0001
Śruba THK (oś X/Y/Z)	-	BN-FN32-C3
Dokładność repozycjonowania (oś X/Y/Z)	mm	0.003
Szyna prowadząca (oś X/Y/Z)	mm	HSR30
Oś obrotu przedmiotu obrabianego (oś A/B)	-	oś obrotu
Serwonapęd DD (oś A/B)	-	napęd bezpośredni
Enkoder obrotowy (oś A/B)	-	RENISHAW, Wielka Brytania
Dokładność indeksowania (oś A/B)	-	2 sekundy łukowe (0,0005 stopnia)
Prędkość znamionowa (oś A/B)	obr./min	250 / 200
Maksymalne obroty (oś A/B)	obr./min	250 / 200
Rozdzielczość systemu CNC (oś A/B)	stopień	0.0001
Obrót o 360 stopni, korpus głowicy indeksującej (oś A/B)	-	Można go zainstalować z Shaw Berlin W25 uchwyt na tuleję zaciskową lub rękojeść noża BT50
Szybki ruch (oś X/Y/Z)	m/min	7.5
Minimalna średnica mocowania przedmiotu obrabianego	mm	3
Maksymalna średnica mocowania przedmiotu obrabianego	mm	1-20
Maksymalna długość mocowania przedmiotu obrabianego	mm	250
Minimalna średnica szlifowanego przedmiotu	mm	1
Maksymalna średnica szlifowanego przedmiotu	mm	16
Maksymalna długość ostrza do szlifowania	mm	≤100
Maksymalna masa obrabianego przedmiotu	kg	5
Rozdzielczość liniowa	mm	0.0001
Dokładność pozycjonowania z powtarzalnością liniową	mm	0.003
Rozdzielczość obrotu	mm	0.0001
Dokładność powtarzalnego pozycjonowania obrotowego	stopień	0.001
Moc wrzeciona	kw	Zmienna częstotliwość z magnesem trwałym o mocy 12 kW silnik
Średnica ściernicy	mm	75-150
Prędkość wrzeciona ściernicy	obr./min	4000-8000
Bezstopniowa regulacja	-	falownik
Ciężar maszyny	kg	4000
Całkowita moc	kw	≤29 kW
