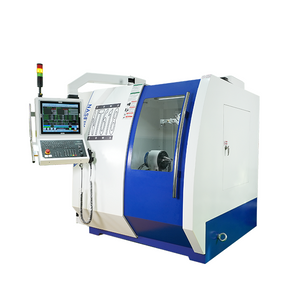

Szlifierka narzędziowa CNC C818

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

▶ Zintegrowane łoże z odlewu mineralnego, japoński serwosilnik i śrubowa szyna prowadząca (typ rolkowy o dużej wytrzymałości) oraz wał obrotowy AB z silnikiem z napędem bezpośrednim DD o wysokim momencie obrotowym.

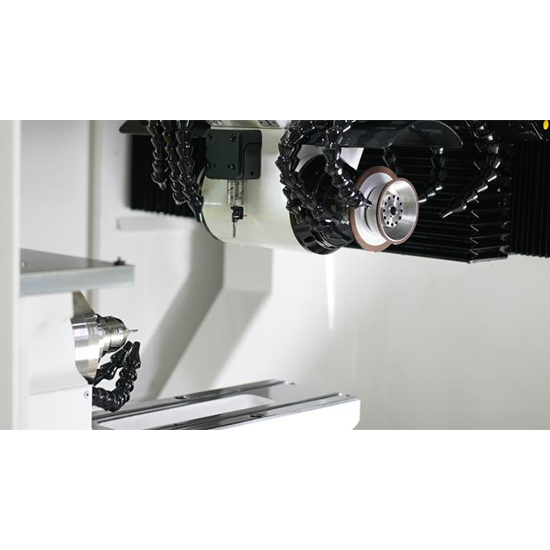

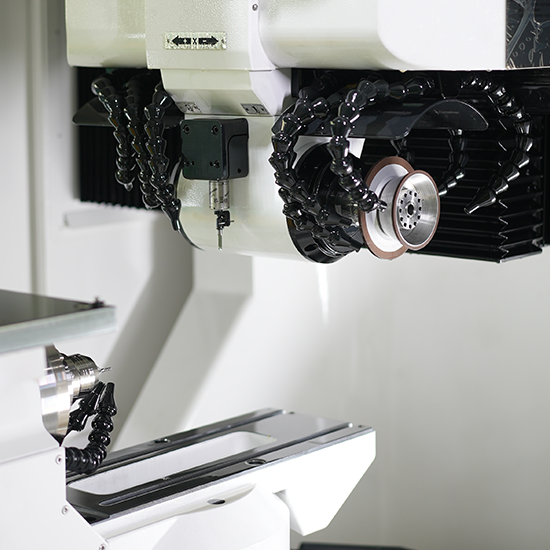

▶ Silnik wrzeciona o stałym momencie obrotowym z magnesami trwałymi, podwójna konstrukcja głowicy szlifierskiej i obrót osi B o 360 stopni dla niestandardowej procesji narzędzi skrawających.

▶ Maszyny.Zaprojektowane na bazie koncepcji niemieckiego 5-osiowego szlifowania CNC

▶ Zaprojektowane poprzez połączenie praktycznego doświadczenia i wskazówek.

▶ System CNC - SYNTEC nowej generacji, Tajwan

▶ Centralna stacja automatycznego smarowania – Shengxiang

▶ Utwór – THK, Japonia

▶ Układ pneumatyczny (zawór elektromagnetyczny, reduktor ciśnienia, filtr powietrza itp.) - CHELIC, Tajwan

▶ Głowica detekcyjna – Renishaw, Wielka Brytania

▶ Wrzeciono – Tajwan

▶ Akcesoria obwodów - Schneider, Francja/Omron, Japonia

▶ Linijka do krat - Heidenham, Niemcy

▶ Płyta rozdzielająca – Shengchang, Tajwan

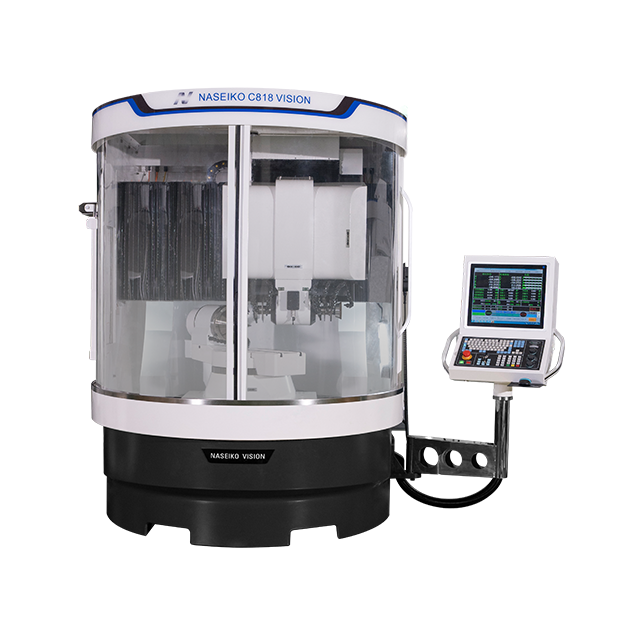

PROJEKT	UNIT	C818(MINI)	C818(MOC)	C818(WIZJA)
Japoński napęd serwomotoru (wartość bezwzględna) skok (oś X/Y/Z)	mm	650/350/270	700 / 450 / 300	800/550/320
Rozdzielczość systemu CNC (oś X/Y/Z)	mm	0.0001	0.0001	0.0001
Minimalna rozdzielczość dla programowanie posuwu kołem ręcznym (X/Y/Z oś)	mm	0.0001	0.0001	0.0001
Śruba THK (oś X/Y/Z)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
Dokładność repozycjonowania (oś X/Y/Z)	mm	0.003	0.003	0.003
Szyna prowadząca (oś X/Y/Z)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
Oś obrotu przedmiotu obrabianego (oś A/B)	-	oś obrotu	oś obrotu	oś obrotu
Serwonapęd DD (oś A/B)	-	napęd bezpośredni	napęd bezpośredni	napęd bezpośredni
Enkoder obrotowy (oś A/B)	-	RENISHAW, Wielka Brytania	RENISHAW, Wielka Brytania	RENISHAW, Wielka Brytania
Dokładność indeksowania (oś A/B)	-	2 sekundy łukowe (0,0005 stopnia)	2 sekundy łukowe (0,0005 stopnia)	2 sekundy łukowe (0,0005 stopnia)
Prędkość znamionowa (oś A/B)	obr./min	300 / 100	300 / 100	300 / 100
Maksymalne obroty (oś A/B)	obr./min	400 / 150	400 / 150	400 / 150
Rozdzielczość systemu CNC (oś A/B)	stopień	0.0001	0.0001	0.0001

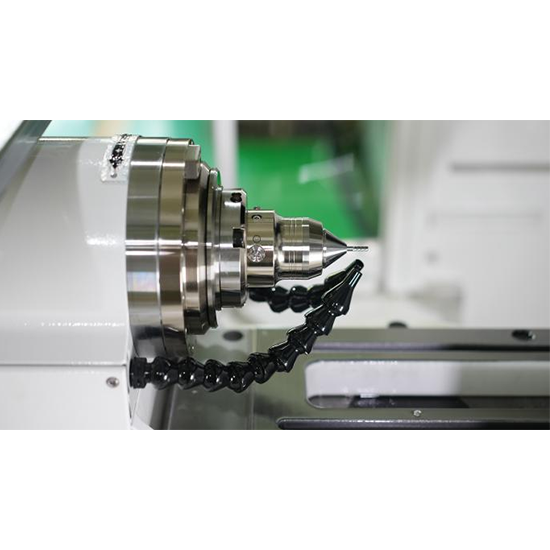

Obrót o 360 stopni, korpus głowicy indeksującej (oś A/B)	-	Można go zainstalować z Shaw Berlin W25 uchwyt na tuleję zaciskową lub rękojeść noża BT50	Można go zainstalować z Shaw Berlin W25 uchwyt na tuleję zaciskową lub rękojeść noża BT50	Można go zainstalować z Shaw Berlin W25 uchwyt na tuleję zaciskową lub rękojeść noża BT50
Szybki ruch (oś X/Y/Z)	m/min	7.5	7.5	7.5
Minimalna średnica mocowania przedmiotu obrabianego	mm	3	3	3
Maksymalna średnica mocowania przedmiotu obrabianego	mm	20	32	32
Maksymalna długość mocowania przedmiotu obrabianego	mm	200	300	300
Minimalna średnica szlifowanego przedmiotu	mm	1	1	1
Maksymalna średnica szlifowanego przedmiotu	mm	12	32	40
Maksymalna długość ostrza do szlifowania	mm	≤120	≤180	≤180
Maksymalna masa obrabianego przedmiotu	kg	5	5	5
Rozdzielczość liniowa	mm	0.0001	0.0001	0.0001
Dokładność pozycjonowania z powtarzalnością liniową	mm	0.003	0.003	0.003
Rozdzielczość obrotu	mm	0.0001	0.0001	0.0001
Dokładność powtarzalnego pozycjonowania obrotowego	stopień	0.001	0.001	0.001
Moc wrzeciona	kw	12-15 kw zmienny magnes trwały silnik częstotliwościowy	Zmienna częstotliwość z magnesem trwałym o mocy 22 kW silnik	Zmienna częstotliwość z magnesem trwałym o mocy 30 kW silnik
Średnica ściernicy	mm	75-150	75-150	75-150
Prędkość wrzeciona ściernicy	obr./min	4000-8000	4000-8000	4000-8000
Bezstopniowa regulacja	-	falownik	falownik	falownik
Ciężar maszyny	kg	4000	5000	6500
Całkowita moc	kw	≤22,5 kW	≤30kw	≤45 kW
Do modernizacji można wybrać silnik liniowy do serii C828.
